Processador de Áudio Digital DB Series 848S FIR 4 Entradas 8 Saídas Crossover DSP 192 kHz Filtro FIR

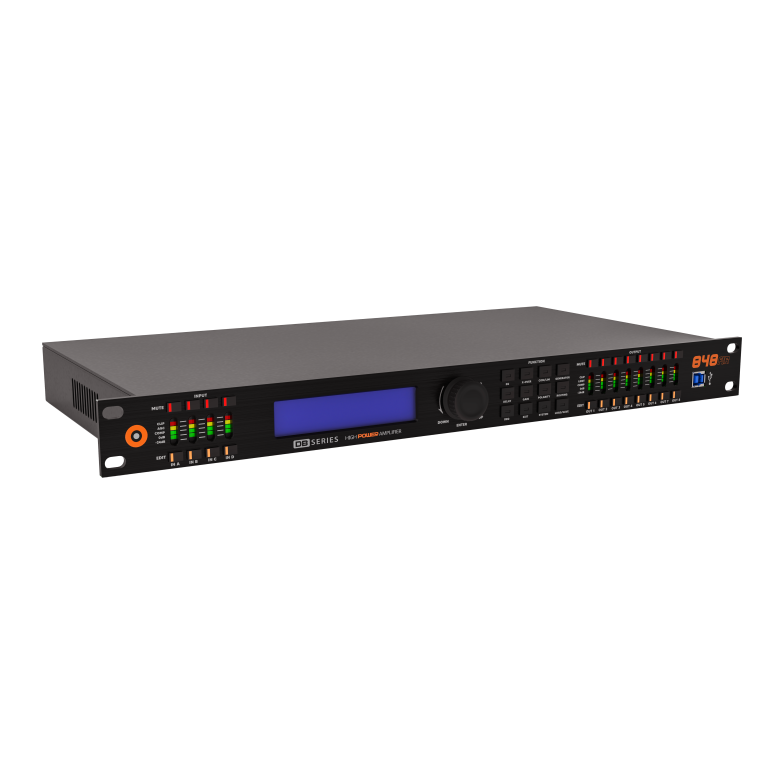

Processador de Áudio Digital DB Series 848S FIR

O 848S FIR é o processador de áudio de topo da DB Series: quatro entradas, oito saídas, frequência de amostragem de 192 kHz com conversores de 32 bits e, o que separa ele do resto do mercado, um filtro FIR de 1024 passos. É o equipamento que fica entre a mesa de som e os amplificadores e decide o que cada caixa do sistema vai reproduzir.

Em rack de 1 unidade, com 4,1 quilos, ele concentra crossover, equalização, delay, compressor, limiter e controle de ganho de todas as vias do sistema em um só lugar, com 60 posições de memória para guardar a configuração de cada montagem.

O Que o Filtro FIR Muda

O filtro convencional, do tipo IIR, corrige a resposta de frequência mas desloca a fase junto. Em um sistema de três vias, esse deslocamento faz com que grave, médio e agudo cheguem ao ouvinte em instantes ligeiramente diferentes, e é isso que borra o ataque de um instrumento percussivo e tira inteligibilidade da voz.

O filtro FIR de 1024 passos trabalha de outro jeito: corrige amplitude e fase de forma independente. Na prática, permite alinhar as vias no tempo sem pagar o preço da rotação de fase, o que entrega transiente limpo e imagem estável. É recurso de processador de linha alta, e dentro da faixa de preço dele é raro.

Quatro Entradas e Oito Saídas

A matriz de 4 por 8 é a configuração que atende o sistema de porte médio e grande: estéreo com subwoofer, grave, médio e agudo em cada lado, ou quatro zonas independentes alimentadas por duas vias cada. Cada canal de saída pode ser roteado de qualquer entrada, inclusive somando mais de uma.

Os conectores são XLR balanceados eletronicamente, quatro na entrada e oito na saída. A impedância de entrada é de 20 kilohms e a de saída de 100 ohms, com faixa dinâmica de entrada de mais 21,5 dBu, que é folga suficiente para receber o sinal de mesa sem risco de saturar na porta.

Crossover, Delay e Equalização

O crossover tem filtros passa altas e passa baixas com corte contínuo de 19,7 hertz a 20 kHz, inclinação selecionável de 12 a 48 decibéis por oitava e três tipos de resposta: Linkwitz-Riley, Bessel e Butterworth. É o ajuste que define onde cada caixa começa e termina.

O delay vai de 0 a 1000 milissegundos na entrada e na saída, e pode ser ajustado diretamente em metros ou em pés em vez de em tempo. Em sistema com caixas distribuídas pelo salão, é isso que faz o som das caixas de reforço chegar junto com o som do palco em vez de como eco.

A equalização são 12 filtros paramétricos por entrada e 15 por saída, com tipos paramétrico, low shelf, high shelf e all pass de primeira e segunda ordem, variando de menos 20 a mais 20 decibéis. Há ainda dois equalizadores dinâmicos por entrada, com ajuste de frequência, banda, ratio, threshold, attack e release.

Proteção de Alto-Falante por Saída

Cada uma das oito saídas tem limiter independente, com threshold de menos 40 a mais 20 dBu, attack de 0,3 a 1000 milissegundos e release de 50 a 5000 milissegundos. É o que impede o amplificador de entregar à caixa mais do que ela aguenta quando alguém sobe o volume no meio do evento.

Existe também compressor por canal de saída e controle automático de ganho na entrada, com ratio de 1:1,0 a 1:1,20, que segura variação de nível de fonte sem a mão de ninguém. Em instalação fixa entregue calibrada, esses três recursos somados são o que mantém o sistema no ajuste meses depois.

Conectividade e Operação

A conexão com o computador é por USB tipo B 2.0 ou 3.0 para a configuração inicial, e a operação em rede é por TCP/IP em conector RJ-45 ou por RS485. O software de gerenciamento da DB Series roda a configuração inteira do aparelho.

No painel frontal, cada canal de entrada e de saída tem cinco LEDs de indicação de nível, mute individual com indicador e chave de edição de canal. A fonte é linear, bivolt selecionável de 127 ou 220 volts em 50 ou 60 hertz, com consumo máximo de apenas 25 watts.

Aplicações Recomendadas

Sonorização de salão de festas, igreja, auditório e área de evento com sistema de duas ou três vias, em que o alinhamento entre as caixas é o que define a inteligibilidade da voz.

Instalação fixa entregue calibrada, com o ajuste guardado em preset e protegido por limiter, em que o sistema não pode sair do lugar depois que o integrador vai embora.

Locação de som que monta configurações diferentes a cada evento e precisa recuperar o ajuste de cada montagem em segundos, aproveitando as 60 posições de memória.

Sistema de alto nível em que o alinhamento de fase entre as vias é requisito de projeto, e não detalhe, que é exatamente onde o filtro FIR justifica a diferença de preço para o 848S comum.

Selo So Fast — Curadoria em Processadores de Áudio

A So Fast trabalha com processador de áudio escolhido pelo conjunto de conectividade, capacidade de processamento e facilidade de operação, porque processador que ninguém consegue configurar é dinheiro parado no rack. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos.

• 1 Processador de áudio digital DB Series 848S FIR
• 1 Cabo de energia
• 1 Manual de instruções
• 1 Termo de garantia
