Processador de Áudio Digital DB Series 848S 4 Entradas 8 Saídas Crossover Delay e Limiter DSP 192 kHz

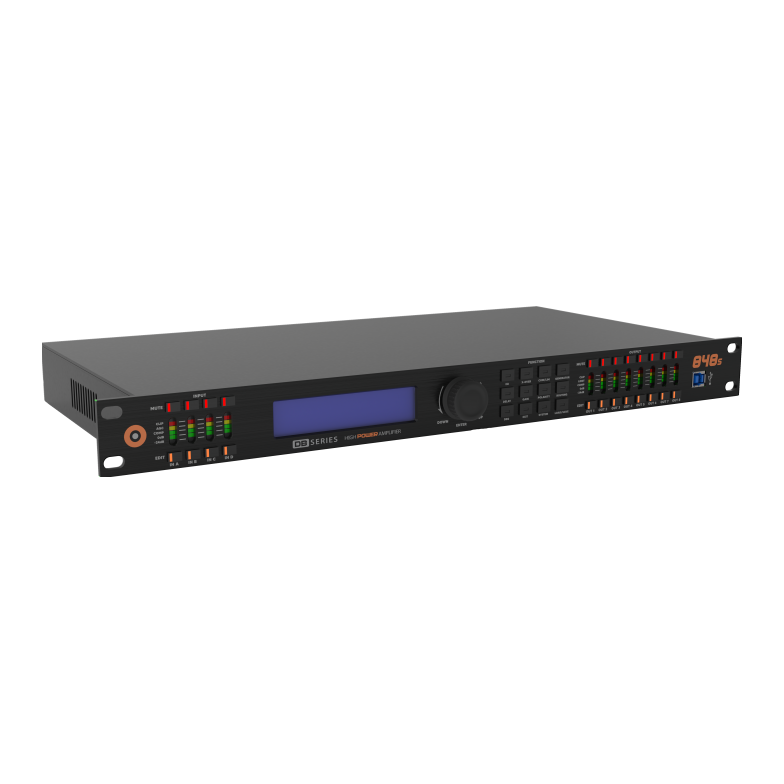

Processador de Áudio Digital DB Series 848S

O 848S é o processador de quatro entradas e oito saídas da DB Series, com frequência de amostragem de 192 kHz, conversores de 32 bits e DSP de ponto flutuante. É o equipamento que fica entre a mesa de som e os amplificadores e define o que cada caixa do sistema reproduz, em que momento e até que nível.

Em rack de 1 unidade, com 4,1 quilos, concentra crossover, equalização, delay, compressor, limiter e controle de ganho de todas as vias do sistema, com 60 posições de memória para guardar a configuração de cada montagem.

Quatro Entradas e Oito Saídas

A matriz de 4 por 8 atende o sistema de porte médio e grande: estéreo com subwoofer, grave, médio e agudo em cada lado, ou quatro zonas independentes alimentadas por duas vias cada. Qualquer saída pode ser roteada de qualquer entrada, inclusive somando mais de uma fonte na mesma via.

Os conectores são XLR balanceados eletronicamente, quatro na entrada e oito na saída. A impedância de entrada é de 20 kilohms e a de saída de 100 ohms, com faixa dinâmica de entrada de mais 21,5 dBu, folga suficiente para receber o sinal de mesa sem saturar na porta.

Crossover Com Três Tipos de Filtro

O crossover tem filtros passa altas e passa baixas com corte contínuo de 19,7 hertz a 20 kHz e inclinação selecionável de 12 a 48 decibéis por oitava. São três tipos de resposta disponíveis: Linkwitz-Riley, Bessel e Butterworth, cada um com um comportamento diferente na região de cruzamento entre as vias.

Poder escolher o tipo de filtro, e não só a frequência, é o que separa um processador de verdade de um crossover eletrônico simples. Linkwitz-Riley soma plano na frequência de corte, Bessel preserva melhor a forma de onda e Butterworth entrega a transição mais abrupta.

Delay Ajustável em Metros

O ajuste de atraso vai de 0 a 1000 milissegundos na entrada e na saída, e pode ser informado diretamente em metros ou em pés em vez de em tempo. Em um salão com caixas de reforço no meio da sala, é isso que faz o som do reforço chegar junto com o do palco em vez de voltar como eco.

É também o recurso que alinha fisicamente as vias de uma caixa de três vias, compensando a diferença de profundidade entre o alto-falante de grave e a corneta de agudo dentro do mesmo gabinete.

Equalização e Proteção por Canal

São 12 equalizadores paramétricos por entrada, mais dois equalizadores dinâmicos com ajuste de frequência, banda, ratio, threshold, attack e release, e 15 equalizadores paramétricos por saída. Todos variam de menos 20 a mais 20 decibéis, nos tipos paramétrico, low shelf, high shelf e all pass de primeira e segunda ordem.

Cada uma das oito saídas tem limiter independente, com threshold de menos 40 a mais 20 dBu, attack de 0,3 a 1000 milissegundos e release de 50 a 5000 milissegundos. Há compressor por canal de saída e controle automático de ganho na entrada, com ratio de 1:1,0 a 1:1,20.

Conectividade e Operação

A conexão com o computador é por USB tipo B 2.0 ou 3.0, e a operação em rede é por TCP/IP em RJ-45 ou por RS485, com o software de gerenciamento da própria DB Series. No painel frontal, cada canal tem cinco LEDs de nível, mute individual e chave de edição.

A fonte é linear, bivolt selecionável de 127 ou 220 volts em 50 ou 60 hertz, com consumo máximo de 25 watts. Há ainda chave de seleção entre aterramento externo e próprio, que é o recurso que resolve zumbido de loop de terra em rack com muitos equipamentos.

Quando Escolher o 848S e Quando Subir Para o FIR

O 848S e o 848S FIR têm a mesma matriz, a mesma equalização, o mesmo crossover e a mesma conectividade. A diferença é o filtro FIR de 1024 passos, presente só no FIR, que corrige amplitude e fase de forma independente.

Para a maioria dos sistemas de sonorização, de duas ou três vias, o 848S entrega tudo o que o projeto pede. O FIR passa a fazer diferença quando o alinhamento de fase entre as vias é requisito do projeto, em sistema de alto nível ou com muitas vias somando na mesma região.

Aplicações Recomendadas

Sonorização de salão de festas, igreja, auditório, academia e área de evento com sistema de duas ou três vias e subwoofer separado, em que cada via precisa de corte, nível e atraso próprios.

Instalação fixa entregue calibrada, com o ajuste guardado em preset e os alto-falantes protegidos por limiter independente em cada saída, para o sistema não sair do lugar depois que o integrador vai embora.

Locação de som que monta configurações diferentes a cada evento e recupera o ajuste de cada montagem pelas 60 posições de memória, sem refazer a calibração em cima da hora a cada nova casa.

Home theater de alto nível com caixas de embutir e subwoofers, em que o corte e o alinhamento precisam ser feitos sob medida para a sala, porque a caixa embutida responde conforme o volume do forro.

Selo So Fast — Curadoria em Processadores de Áudio

A So Fast trabalha com processador de áudio escolhido pelo conjunto de conectividade, capacidade de processamento e facilidade de operação, porque processador que ninguém consegue configurar é dinheiro parado no rack. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos.

• 1 Processador de áudio digital DB Series 848S
• 1 Cabo de energia
• 1 Manual de instruções
• 1 Termo de garantia
