Processador de Áudio Digital DB Series 836S 3 Entradas 6 Saídas Crossover Delay e Limiter DSP 192 kHz

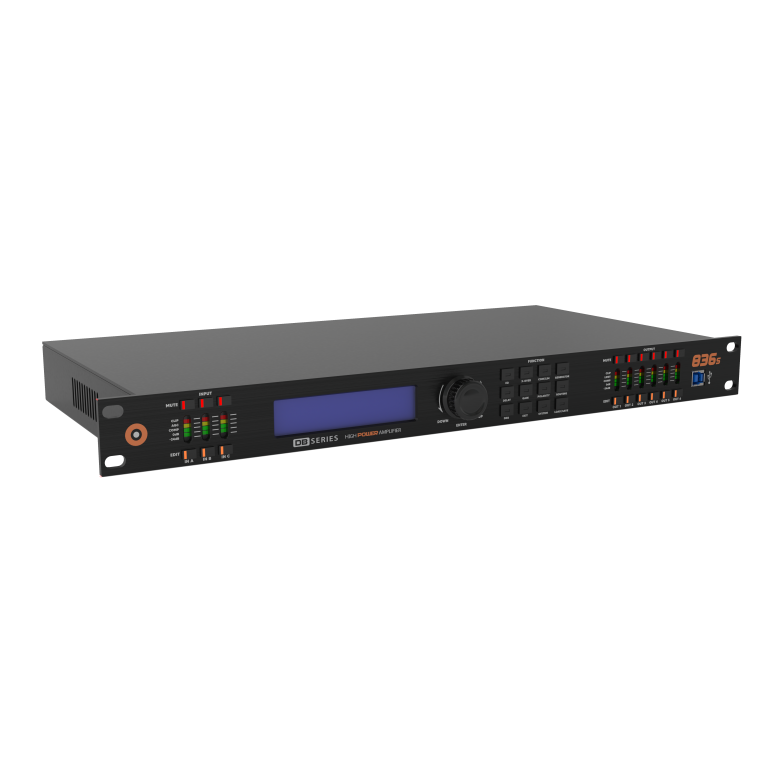

Processador de Áudio Digital DB Series 836S

O 836S é a porta de entrada da família de processadores da DB Series: três entradas, seis saídas, frequência de amostragem de 192 kHz, conversores de 32 bits e DSP de ponto flutuante. Tem exatamente o mesmo motor de processamento dos irmãos maiores, em uma matriz menor e por um preço mais baixo.

Em rack de 1 unidade, com 4,1 quilos, concentra crossover, equalização, delay, compressor, limiter e controle de ganho de todas as vias do sistema, com 60 posições de memória para guardar a configuração de cada montagem.

Três Entradas e Seis Saídas Resolvem o Sistema Padrão

A matriz de 3 por 6 é a que atende o sistema de sonorização mais comum do mercado: estéreo de três vias, com grave, médio e agudo em cada lado, ou estéreo de duas vias mais dois subwoofers, que é a configuração de salão de festas e de igreja de porte médio.

A terceira entrada costuma receber a fonte de aviso, o microfone de chamada ou o sinal mono de um segundo ponto, roteado para as saídas que interessam. Qualquer saída pode vir de qualquer entrada, inclusive somando mais de uma.

Os conectores são XLR balanceados eletronicamente, três na entrada e seis na saída, com impedância de entrada de 20 kilohms, saída de 100 ohms e faixa dinâmica de entrada de mais 21,5 dBu.

O Mesmo Processamento dos Modelos Maiores

Aqui não há corte de qualidade: a frequência de amostragem é a mesma de 192 kHz, os conversores são de 32 bits, a relação sinal ruído é maior que 118 decibéis e a distorção harmônica fica abaixo de 0,002 por cento. A resposta vai de 20 hertz a 20 kHz com desvio de apenas meio decibel.

O que muda entre o 836S e o 848S é o número de entradas e saídas, e só isso. Quem não precisa de quatro entradas e oito saídas não paga por elas, e leva o mesmo desempenho de áudio.

Crossover, Delay e Equalização

O crossover tem passa altas e passa baixas com corte contínuo de 19,7 hertz a 20 kHz, inclinação de 12 a 48 decibéis por oitava e três tipos de resposta: Linkwitz-Riley, Bessel e Butterworth. O delay vai de 0 a 1000 milissegundos na entrada e na saída, ajustável diretamente em metros ou pés.

A equalização são 12 filtros paramétricos por entrada, mais dois equalizadores dinâmicos, e 15 filtros paramétricos por saída, todos de menos 20 a mais 20 decibéis, nos tipos paramétrico, low shelf, high shelf e all pass de primeira e segunda ordem.

Proteção de Alto-Falante por Saída

Cada uma das seis saídas tem limiter independente, com threshold de menos 40 a mais 20 dBu, attack de 0,3 a 1000 milissegundos e release de 50 a 5000 milissegundos. É o que impede a caixa de receber mais do que aguenta quando alguém sobe o volume no meio do evento.

Há também compressor por canal de saída e controle automático de ganho na entrada, com ratio de 1:1,0 a 1:1,20, que segura variação de nível de fonte sozinho. Em instalação fixa entregue calibrada, esses recursos mantêm o sistema no ajuste meses depois.

Conectividade e Operação

A conexão com o computador é por USB tipo B 2.0 ou 3.0 e a operação em rede é por TCP/IP em RJ-45 ou RS485, com o software de gerenciamento da DB Series. No painel frontal, cada canal tem cinco LEDs de nível, mute individual com indicador e chave de edição de canal.

A fonte é linear, bivolt selecionável de 127 ou 220 volts em 50 ou 60 hertz, com consumo máximo de 25 watts. A chave de seleção entre aterramento externo e próprio resolve zumbido de loop de terra em rack com muitos equipamentos.

Aplicações Recomendadas

Sonorização de igreja, salão de festas e auditório de porte médio com sistema estéreo de três vias, que é exatamente a matriz de 3 por 6 e não deixa nenhuma saída sobrando no rack.

Sistema estéreo de duas vias com dois subwoofers, usando quatro saídas para as vias e duas para os subwoofers, cada grupo com corte, nível e alinhamento de tempo próprios.

Primeiro processador de um integrador que está subindo de nível, com o mesmo desempenho de áudio dos modelos maiores da linha e investimento menor, porque o que muda é só a contagem de canais.

Instalação comercial em academia, restaurante e loja, com a terceira entrada reservada para microfone de aviso roteado só para as zonas que interessam.

Selo So Fast — Curadoria em Processadores de Áudio

A So Fast trabalha com processador de áudio escolhido pelo conjunto de conectividade, capacidade de processamento e facilidade de operação, porque processador que ninguém consegue configurar é dinheiro parado no rack. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos.

• 1 Processador de áudio digital DB Series 836S
• 1 Cabo de energia
• 1 Manual de instruções
• 1 Termo de garantia
