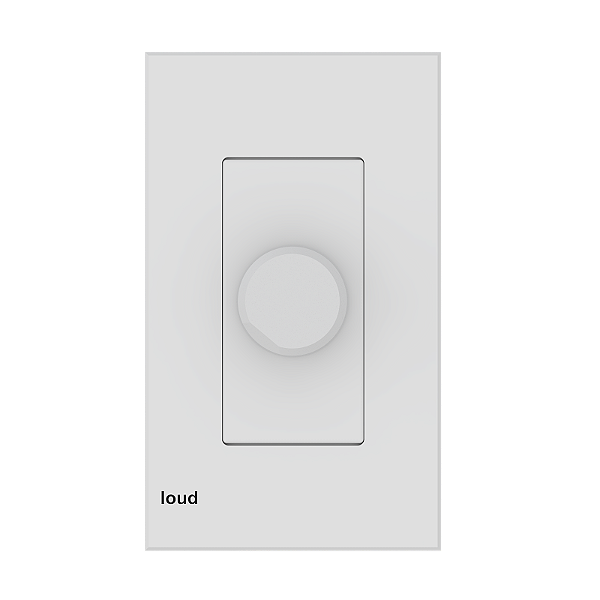

Atenuador de Volume de Parede Loud Áudio VCS-L70 Mono 12 Posições para Linha 70V 25W

Atenuador de Volume Loud Áudio VCS-L70

O VCS-L70 é o controle de volume de parede para sistemas de som ambiente em linha de 70 volts. Instalado no ambiente como um interruptor comum, permite ajustar o nível daquela zona sem depender do rack de amplificação nem de aplicativo.

É a peça que transforma um sistema centralizado em um sistema com autonomia local. Sem ele, o volume de todos os ambientes é definido em um único ponto, e a recepção acaba tocando no mesmo nível do salão.

Por Que Cada Ambiente Precisa do Seu Controle

Em uma instalação comercial, o volume ideal muda ao longo do dia e de sala para sala. A recepção pede nível baixo para não atrapalhar conversa e telefone, o salão principal pede nível maior para vencer o ruído de fundo, e a área de espera muda conforme o movimento.

Sem atenuador local, a alternativa é alguém percorrer o caminho até o rack a cada ajuste, o que na prática significa que ninguém ajusta e o sistema fica em um nível de compromisso que não serve bem a nenhum ambiente.

Doze Posições com Marcação

O controle é rotativo com doze posições definidas, sendo a primeira o desligamento total daquela zona. As posições marcadas trazem repetibilidade: o operador aprende que a recepção fica confortável na posição 4 e volta a ela com precisão, o que não acontece em controle contínuo sem marcação.

O acionamento é mecânico, então o ajuste permanece onde foi deixado independentemente de queda de energia, reinício do amplificador ou troca da fonte de áudio. Não há memória eletrônica para se perder nem configuração para refazer.

Específico para Linha de 70 Volts

Este modelo é dedicado a sistemas de tensão constante 70V, o formato usado em sonorização de grandes áreas, no qual dezenas de caixas com transformador de linha operam em um mesmo tronco de cabo.

A distinção importa na hora da compra e é o erro mais comum nesse tipo de projeto: atenuador de 70V não funciona corretamente em sistema de baixa impedância, e atenuador de baixa impedância não suporta a tensão de uma linha de 70V. Para sistemas convencionais de 8 ohms, o modelo correto do catálogo é o VCS-80.

Potência Máxima de 25 Watts

O atenuador suporta até 25 watts RMS, valor que deve ser comparado com a soma das derivações das caixas daquela zona, não com a potência do amplificador.

Na prática, uma zona com cinco caixas de derivação de 5 watts soma exatamente 25 watts e ocupa todo o limite do componente. Zonas maiores pedem mais de um atenuador, dividindo o tronco, ou derivações menores por caixa. Conferir essa conta antes de especificar evita aquecimento e falha prematura.

Operação Mono

O VCS-L70 controla um único canal de áudio. Essa é a configuração natural em som ambiente de linha 70V, em que a distribuição é feita em canal único para cobrir grandes áreas com uniformidade, sem separação estéreo.

Para ambientes que exijam controle estéreo em baixa impedância, como uma sala de estar residencial com par de caixas, o modelo indicado é o VCS-80, também disponível no catálogo.

Instalação em Caixa 4x2 Padrão

O atenuador instala em caixa de embutir 4x2 padrão de mercado, a mesma usada em tomadas e interruptores, e **não exige caixa de profundidade dupla**, detalhe que simplifica a infraestrutura e evita retrabalho de alvenaria.

Isso permite alinhar o controle de volume com os demais espelhos da parede, na mesma altura dos interruptores, mantendo o padrão visual do ambiente. O eletroduto que atende o ponto é o mesmo tipo usado na elétrica convencional.

Aplicações Recomendadas

Sistemas de som ambiente 70V em ambientes comerciais como lojas, restaurantes, clínicas, academias e hotéis, onde o volume ideal muda ao longo do dia e quem opera é funcionário do local, não técnico.

Ambientes institucionais como escolas, hospitais, igrejas e auditórios com zonas independentes, permitindo que a recepção fique baixa enquanto o salão opera em nível maior na mesma linha de amplificação.

Áreas de circulação, corredores e salas de espera que precisam de ajuste local sem abrir o sistema para alterações capazes de desbalancear as demais zonas.

Ampliação de sistemas 70V já instalados, acrescentando controle local a zonas que hoje dependem do ajuste geral feito no rack.

Selo So Fast — Curadoria em Sonorização

A So Fast trabalha com a linha completa da Loud Áudio, incluindo atenuadores, seletores, amplificadores e as caixas TL com transformador de linha que compõem um sistema de tensão constante. O VCS-L70 opera em conjunto com os amplificadores da linha APL e com as caixas TL do catálogo. Nicho de sonorização, home theater e automação atendido com seleção criteriosa de produtos.

• 1 Atenuador de Volume Loud Áudio VCS-L70 Mono
• 1 Espelho de acabamento
• 1 Jogo de parafusos de fixação
• 1 Manual de instalação
