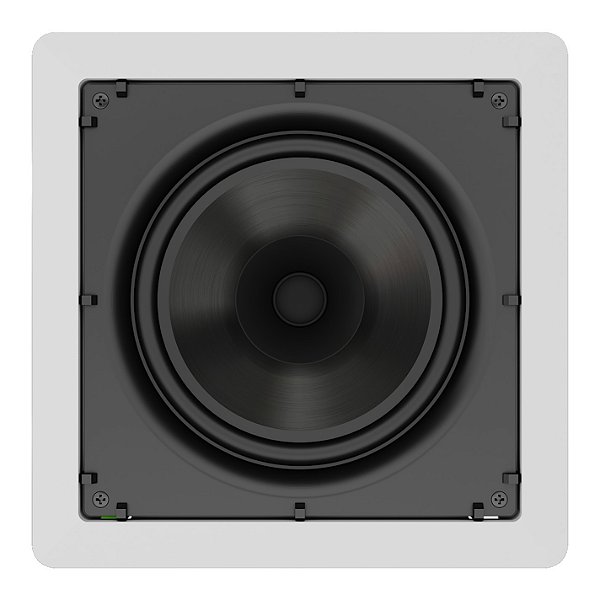

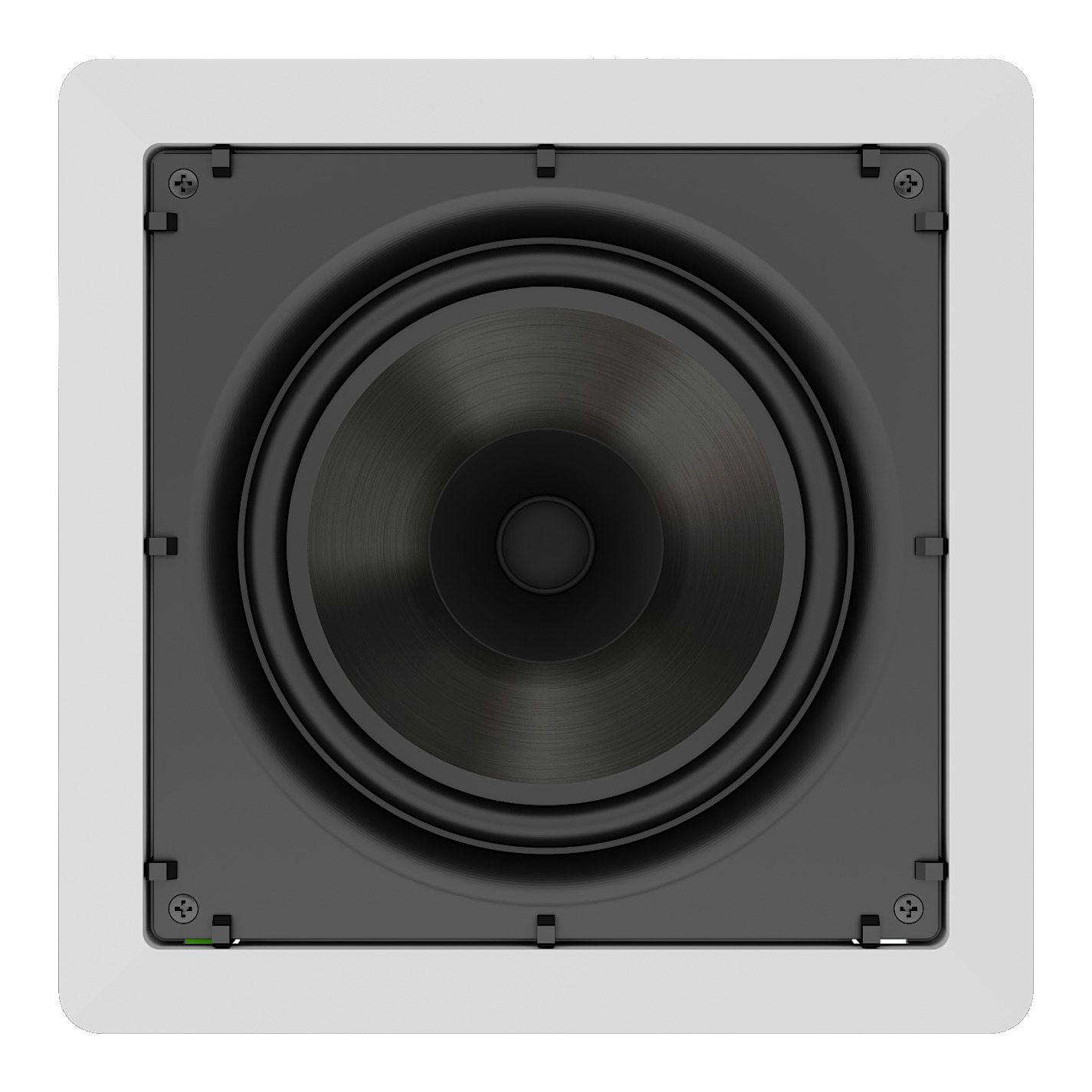

Caixa de Som de Embutir Quadrada Loud Áudio SQ6-30 PA TL 6" 30W com Transformador de Linha 70V

Caixa Acústica de Embutir Loud Áudio SQ6-30 PA TL

A SQ6-30 PA TL é a versão com transformador de linha 70V da caixa de embutir SQ6-30 PA. É o produto correto para instalações profissionais de grande porte, em que dezenas de caixas precisam operar em uma mesma linha de amplificação percorrendo longas distâncias.

A sigla TL identifica a presença do transformador de linha embutido no próprio corpo da caixa, com derivação de 5W. Fora esse componente, a caixa é acusticamente idêntica à versão convencional.

Disponível em Duas Cores

A SQ6-30 PA TL está disponível com acabamento branco e com acabamento preto, ambos com proteção Anti UV contra amarelamento.

Selecione na variação deste anúncio a cor desejada conforme o forro do projeto. A escolha altera apenas o acabamento externo, sem modificar componentes internos, especificações técnicas ou desempenho acústico.

Por Que Sistemas 70V Existem

Em uma instalação convencional de baixa impedância, as caixas são ligadas em paralelo ao amplificador e a impedância total cai conforme se adiciona pontos. Chega um momento em que a carga fica abaixo do mínimo suportado pelo amplificador, limitando o número de caixas. Além disso, cabos longos causam queda de tensão e perda de potência.

O sistema de tensão constante 70V resolve os dois problemas. O amplificador eleva a tensão de saída e cada caixa possui um transformador que rebaixa essa tensão localmente, consumindo apenas a potência de sua derivação. Como a corrente na linha é baixa, a perda no cabo é pequena mesmo em percursos longos, e o número de caixas é limitado apenas pela soma das potências, não pela impedância.

Derivação de 5W

O transformador da SQ6-30 PA TL tem derivação de 5W, valor típico e adequado para som ambiente e voz. Um amplificador de linha de 240W alimenta, em teoria, até 48 caixas com essa derivação, respeitada uma margem de segurança de 20% recomendada em projeto.

Esse dimensionamento é o que viabiliza economicamente a sonorização de galpões, redes de lojas, hospitais, escolas e áreas comuns extensas, onde a alternativa em baixa impedância exigiria vários amplificadores e troncos de cabo independentes.

Alto-Falante Full Range de 6 Polegadas

O woofer de 6 polegadas tem cone de polipropileno e difusor de médias e altas frequências acoplado ao centro, cobrindo a faixa de 70 Hz a 20 kHz com um único transdutor. A sensibilidade é de 89 dB e a impedância nominal, quando operada em baixa impedância, é de 8 Ohms.

Corpo em ABS e Montagem Baffle e Frame

O corpo injetado em ABS não empena com variação térmica nem sofre com umidade, característica relevante em instalações comerciais de operação contínua. A fixação é por baffle e frame com travas basculantes, corte de 195 x 195 mm e profundidade de 80 mm.

O peso de 1,300 kg é ligeiramente superior ao da versão sem transformador justamente pela presença do componente magnético embutido.

Aplicações Recomendadas

Instalações comerciais e industriais de grande área como galpões, centros de distribuição, redes de lojas, supermercados e estacionamentos cobertos. Em baixa impedância, esses projetos exigiriam vários amplificadores e troncos de cabo independentes, o que multiplica custo de equipamento e de infraestrutura.

Ambientes institucionais como hospitais, clínicas de grande porte, escolas, universidades, aeroportos e rodoviárias. São instalações em que o número de pontos cresce por andar ou por ala, e o sistema de tensão constante permite expandir sem refazer o dimensionamento elétrico.

Sistemas de som ambiente com chamada de voz, avisos e paging distribuídos por longas distâncias. A derivação de 5W é suficiente para inteligibilidade de voz em ambiente com ruído de fundo moderado, mantendo dezenas de caixas na mesma linha.

Projetos onde a distância entre o rack de amplificação e os pontos sonoros ultrapassa o razoável para baixa impedância. Como a corrente na linha de 70V é baixa, a perda no cabo é pequena mesmo em percursos longos, sem necessidade de bitola exagerada.

Selo So Fast — Curadoria em Sonorização

A So Fast trabalha com a linha completa da Loud Áudio, incluindo a linha Corporate voltada a instalações profissionais. A SQ6-30 PA TL atende projetos de tensão constante 70V, formato consagrado em sonorização de grandes áreas. A So Fast também fornece os transformadores de linha avulsos 70V de 5W e 10W da Loud Áudio para conversão de caixas convencionais. Nicho de sonorização, home theater e automação atendido com seleção criteriosa.

• 1 Caixa Acústica de Embutir Loud Áudio SQ6-30 PA TL com transformador de linha 70V (acabamento conforme variação escolhida: Branco ou Preto)
• 1 Tela frontal em alumínio microperfurado
• 1 Gabarito de corte impresso na embalagem
• 1 Manual de instalação
