Caixa Acústica de Embutir para Teto PSB CS610 6 1/2" 2 Vias 100W Tweeter Pivotante Grade Dupla

Caixa de Embutir para Teto PSB CS610

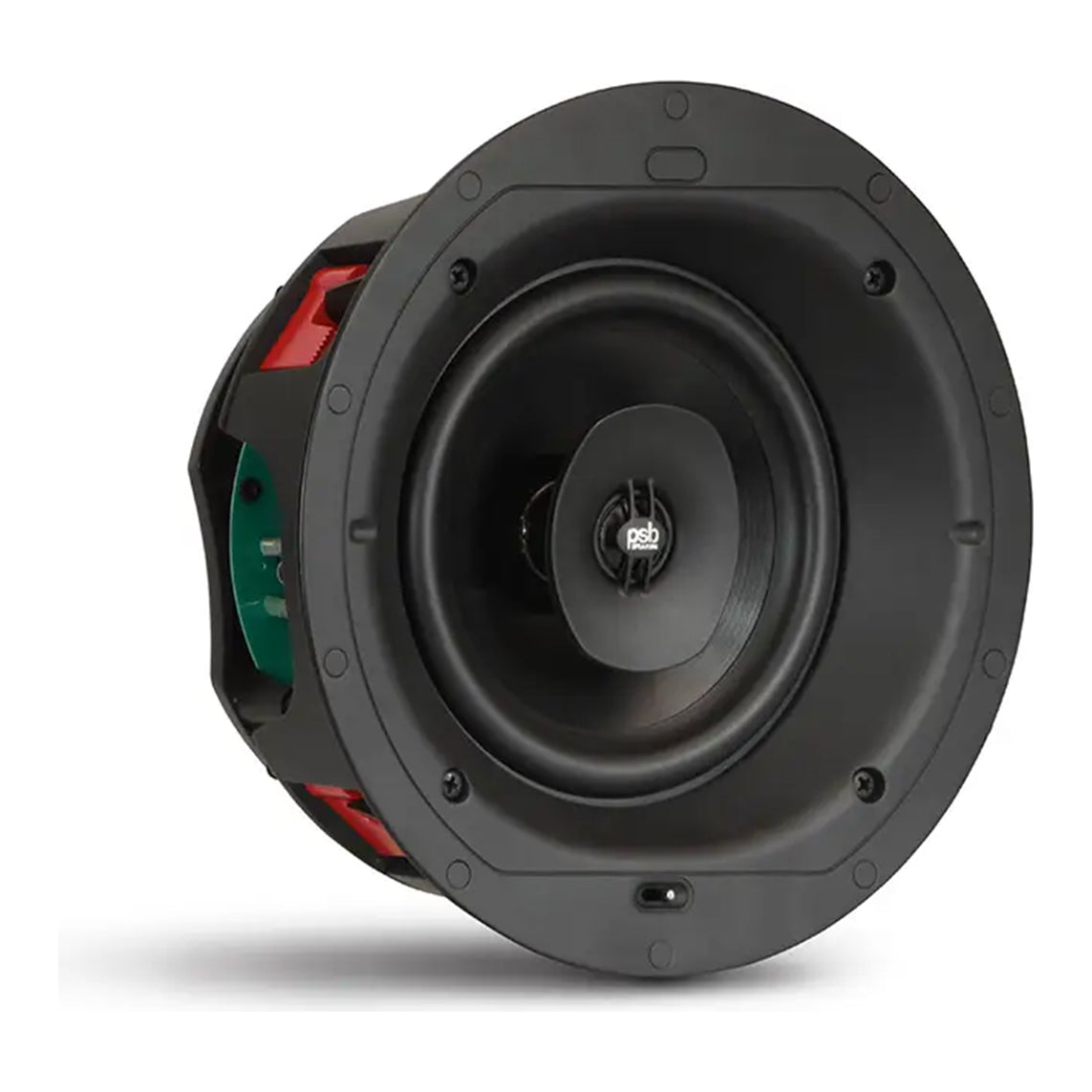

A CS610 é a caixa de embutir de 6 1/2 polegadas da linha CustomSound da PSB, de duas vias, com woofer de polipropileno carregado com carbono e tweeter de domo de alumínio de 3/4 de polegada com ferrofluido. A venda é por unidade, não por par.

É a caixa de forro para quem não abre mão da afinação da PSB no som ambiente da casa: mesma escola de projeto das caixas de estante da marca, dentro de um gabinete que desaparece no teto.

Afinada no Conselho Nacional de Pesquisa do Canadá

A PSB nasceu em 1972 pelas mãos de Paul Barton, que segue como projetista-chefe da marca até hoje. O que separa a PSB das concorrentes não é uma afirmação de marketing: todas as caixas da marca são afinadas nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, em Ottawa, e validadas em teste cego duplo.

Esse método aparece na própria ficha técnica. A PSB publica a sensibilidade medida em câmara anecoica e a medida em sala de audição típica, com dois decibéis de diferença entre elas, e publica a resposta de frequência em duas janelas, a de mais ou menos 3 dB e a de mais ou menos 1,5 dB. Quem publica um número só está publicando o número maior.

Tweeter Pivotante em Rótula e Ajuste de Nível

O tweeter é montado em rótula, o que permite apontá-lo para a área de audição depois da caixa instalada. Isso resolve o problema clássico da caixa de forro, que toca reta para baixo e deixa o agudo fora do eixo de quem está sentado na sala.

Há ainda uma chave de ajuste de nível do tweeter no baffle, para compensar forros altos, ambientes com muito vidro ou pouca absorção. São dois ajustes independentes que o instalador faz na obra, sem precisar de processador externo.

Grade Quadrada e Grade Redonda na Mesma Caixa

A PSB entrega as duas grades dentro da mesma embalagem, a redonda e a quadrada, sem moldura aparente e com fixação magnética e tela interna invisível. O instalador decide o formato na obra, olhando para o desenho do forro, sem precisar acertar a escolha no momento da compra.

O sistema de fixação usa doglegs reforçados e o gabarito de corte vem junto. O acabamento é branco. A PSB não afirma em documento oficial que a grade ou o baffle sejam pintáveis, então esse dado não é prometido aqui.

Costas Abertas: o Forro é a Caixa Acústica

Esta caixa é do tipo open back, ou seja, tem as costas abertas e usa o volume de ar do forro como gabinete. Em forro de gesso fechado com altura livre, funciona como projetado e entrega o grave declarado na ficha.

Em laje rebaixada muito apertada, ou quando o vizinho de cima não pode ouvir nada, entra o back can opcional, vendido à parte, que fecha a caixa por trás. Vale decidir isso antes de fechar o forro, porque depois o acesso some.

Medidas de Instalação e Números Medidos

O recorte no forro é de 21,2 cm, a profundidade de montagem necessária é de 11,4 cm e a grade, redonda ou quadrada, mede 24,0 cm. Isso dá 14 mm de sobreposição por lado sobre o corte, folga que esconde o recorte e perdoa pequenos desvios do serrote.

A resposta vai de 50 Hz a 20.000 Hz na janela de mais ou menos 3 dB. A sensibilidade é de 85 dB em câmara anecoica e 87 dB em sala. A impedância nominal é de 8 ohms, com mínima de 6 ohms, e a potência recomendada vai de 10 a 100 watts por caixa.

Aplicações Recomendadas

Som ambiente de sala, quarto, corredor e cozinha em forro de gesso, com o tweeter apontado para a área de audição depois de instalado. A resposta de frequência declarada pelo fabricante é de 50 Hz a 20.000 Hz, medida na janela de mais ou menos 3 dB.

Projetos com amplificador multiroom ou de zona, respeitando a potência recomendada de 10 a 100 watts por caixa e a impedância nominal de 8 ohms. A sensibilidade em sala de audição típica é de 87 dB, número publicado ao lado do medido em câmara anecoica.

Obras em que o formato da grade ainda não foi decidido, já que a redonda e a quadrada vêm na mesma embalagem e a escolha pode esperar até o dia da instalação.

Forros rebaixados apertados ou ambientes que precisam de isolamento, acrescentando o back can BCN-600, vendido à parte, antes de fechar o gesso. A potência recomendada de amplificador para este modelo vai de 10 a 100 W, faixa publicada pelo próprio fabricante.

Selo So Fast — Curadoria em Caixa de Embutir

A So Fast trabalha com caixas de embutir PSB, marca canadense fundada em 1972 por Paul Barton e afinada nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, além das linhas de amplificadores, receivers e acessórios de instalação que completam o projeto. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos das principais marcas mundiais.

• 1 Caixa acústica de embutir PSB CS610
• 1 Grade redonda sem moldura, magnética
• 1 Grade quadrada sem moldura, magnética
• 1 Gabarito de corte
• 1 Manual de instalação
