Caixa Acústica de Embutir Estéreo PSB CS630 6 1/2" Bobina Dupla 2 Tweeters 100W Grade Dupla

Caixa de Embutir Estéreo PSB CS630

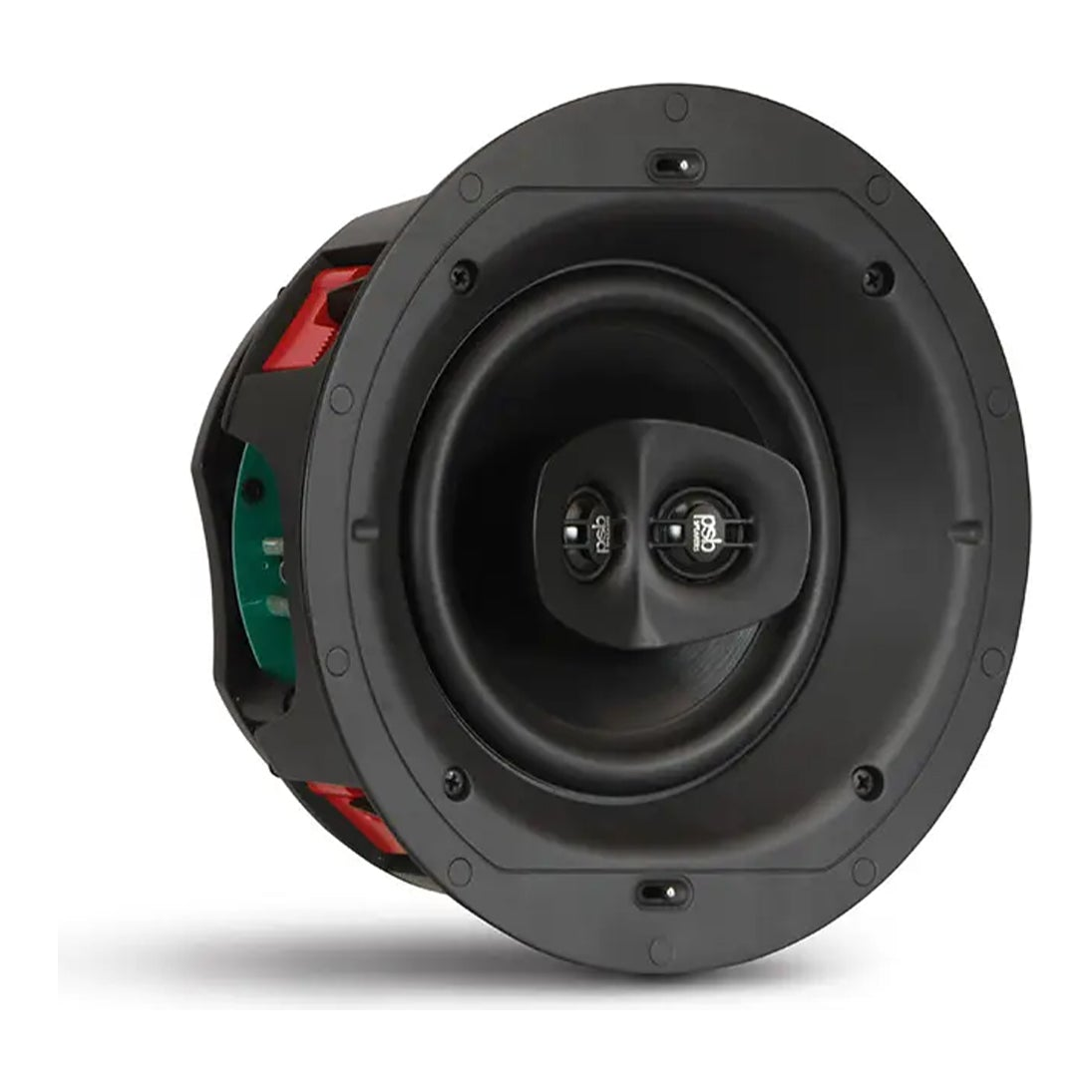

A CS630 é uma caixa única que reproduz os dois canais. Tem um woofer de 6 1/2 polegadas com bobina de voz dupla e dois tweeters de 3/4 de polegada com domo de alumínio anodizado preto, e recebe o canal esquerdo e o direito em terminais separados. A venda é por unidade.

Uma unidade resolve o ambiente inteiro. É a solução para corredor, banheiro, closet, cozinha e varanda, lugares em que não cabem duas caixas ou em que a segunda caixa ficaria tão longe que o estéreo perderia o sentido.

Afinada no Conselho Nacional de Pesquisa do Canadá

A PSB nasceu em 1972 pelas mãos de Paul Barton, que segue como projetista-chefe da marca até hoje. O que separa a PSB das concorrentes não é uma afirmação de marketing: todas as caixas da marca são afinadas nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, em Ottawa, e validadas em teste cego duplo.

Esse método aparece na própria ficha técnica. A PSB publica a sensibilidade medida em câmara anecoica e a medida em sala de audição típica, com dois decibéis de diferença entre elas, e publica a resposta de frequência em duas janelas, a de mais ou menos 3 dB e a de mais ou menos 1,5 dB. Quem publica um número só está publicando o número maior.

Como Funciona a Bobina Dupla

O woofer tem duas bobinas de voz enroladas no mesmo cone. Cada uma recebe um canal do amplificador, e o cone soma as duas informações, reproduzindo o grave e o médio dos dois canais ao mesmo tempo. Os dois tweeters, um para cada canal, mantêm a separação estéreo na região do agudo, que é onde o ouvido realmente percebe a diferença.

Do lado do projeto, isso significa uma saída estéreo do amplificador para um único ponto no forro, com menos cabo, menos recorte e menos furo em ambientes pequenos. O cruzamento é feito em 2.100 Hz, com filtro Linkwitz-Riley de quarta ordem.

Conjunto de Tweeters e Woofer Giratórios

Depois de instalada, tanto o conjunto de tweeters quanto o woofer podem ser girados dentro da moldura, para alinhar a direção do som com o ambiente. É um ajuste que o instalador faz com a caixa já no forro, olhando para onde as pessoas ficam.

Esse giro importa mais numa caixa estéreo do que numa comum: é ele que define qual lado do ambiente recebe o canal esquerdo e qual recebe o direito, principalmente em corredor comprido.

Grade Quadrada e Grade Redonda na Mesma Caixa

A PSB entrega as duas grades dentro da mesma embalagem, a redonda e a quadrada, sem moldura aparente e com fixação magnética e tela interna invisível. O instalador decide o formato na obra, olhando para o desenho do forro, sem precisar acertar a escolha no momento da compra.

O sistema de fixação usa doglegs reforçados e o gabarito de corte vem junto. O acabamento é branco. A PSB não afirma em documento oficial que a grade ou o baffle sejam pintáveis, então esse dado não é prometido aqui.

Medidas de Instalação e Números Medidos

O recorte no forro é de 21,2 cm, o mesmo da CS610, e a profundidade de montagem necessária é de 11,4 cm. A grade redonda mede 24,0 cm e a quadrada, 24,1 cm. O peso é de 2,2 kg por unidade e o acabamento é branco.

A resposta vai de 50 Hz a 20.000 Hz na janela de mais ou menos 3 dB, a sensibilidade é de 85 dB em câmara anecoica e 87 dB em sala, a impedância nominal é de 8 ohms com mínima de 6, e a potência recomendada vai de 10 a 100 watts. O gabinete é open back e usa o volume do forro.

Aplicações Recomendadas

Corredor, banheiro, closet e lavabo, onde não cabem duas caixas e uma só precisa entregar os dois canais com separação real no agudo. A resposta de frequência declarada pelo fabricante é de 50 Hz a 20.000 Hz, medida na janela de mais ou menos 3 dB.

Cozinha e varanda pequenas atendidas por uma única saída estéreo do amplificador de som ambiente, economizando cabo e recorte no forro. A sensibilidade em sala de audição típica é de 87 dB, número publicado ao lado do medido em câmara anecoica.

Reformas com forro já fechado em parte, em que reduzir de dois para um recorte resolve a obra sem abrir mais gesso do que o necessário. A potência recomendada de amplificador para este modelo vai de 10 a 100 W, faixa publicada pelo próprio fabricante.

Projetos multiroom em que ambientes pequenos entram como zona própria, respeitando a potência recomendada de 10 a 100 watts. A impedância nominal é de 8 ohms, dado que precisa ser conferido contra a saída do amplificador antes da instalação.

Selo So Fast — Curadoria em Caixa de Embutir

A So Fast trabalha com caixas de embutir PSB, marca canadense fundada em 1972 por Paul Barton e afinada nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, além das linhas de amplificadores, receivers e acessórios de instalação que completam o projeto. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos das principais marcas mundiais.

• 1 Caixa acústica de embutir estéreo PSB CS630
• 1 Grade redonda sem moldura, magnética
• 1 Grade quadrada sem moldura, magnética
• 1 Gabarito de corte
• 1 Manual de instalação
