Caixa Acústica de Embutir Angulada PSB CS AIC 860 6 1/2" Tweeter Titânio Pivotante Woofer 15° 100W

Caixa de Embutir Angulada PSB CS AIC 860

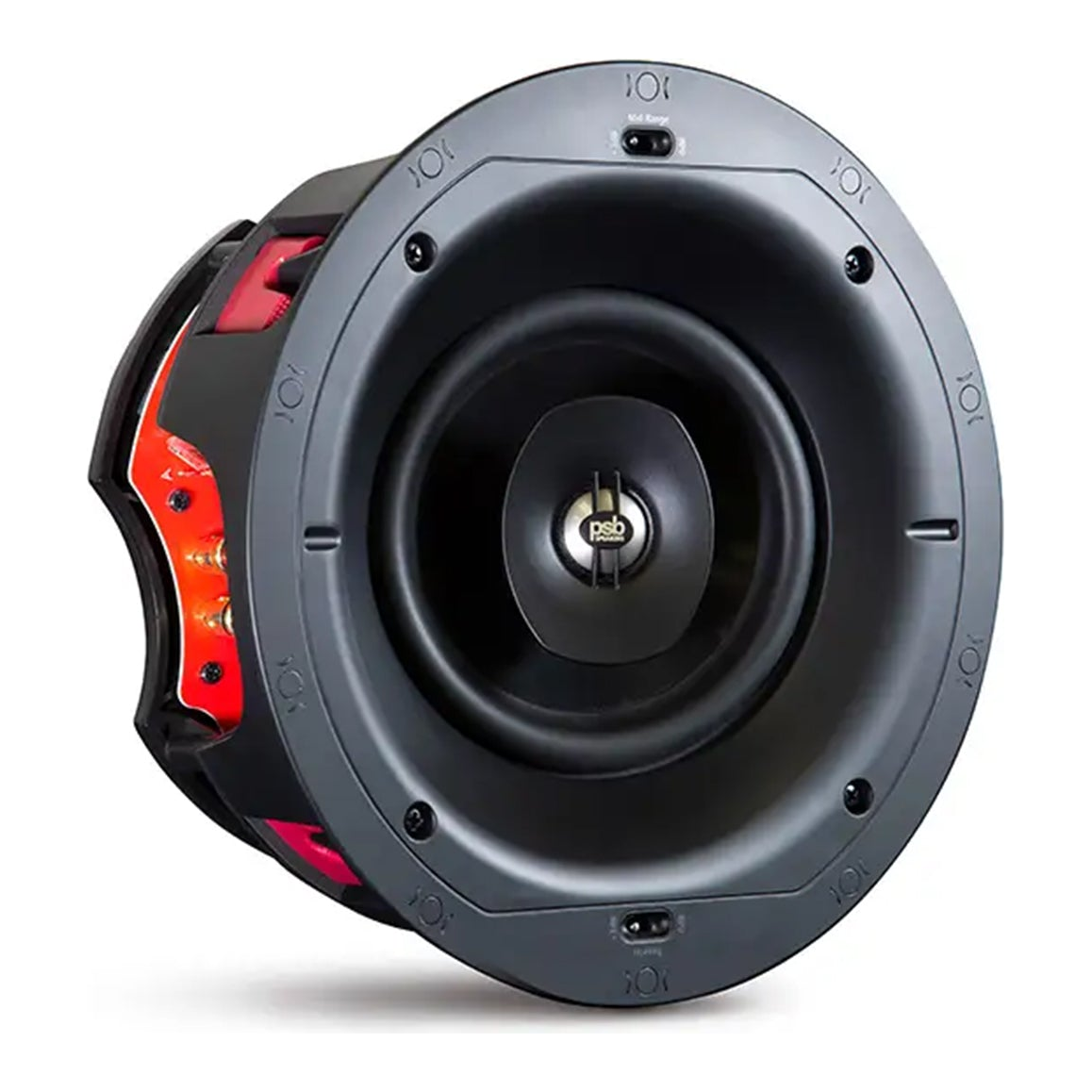

A CS AIC 860 é a caixa de embutir premium da linha CustomSound da PSB: woofer de 6 1/2 polegadas com cone de polipropileno preto em cesto injetado com fibra, inclinado em 15 graus, e tweeter de domo de titânio de 1 polegada, pivotante e com guia de onda. A venda é por unidade.

A PSB declara na ficha oficial que este woofer herda recursos desenvolvidos para a torre topo de linha Imagine T3, para ganhar sensibilidade e reduzir distorção harmônica em volume alto. É a de embutir para quem trata o forro como posição definitiva de home theater.

Afinada no Conselho Nacional de Pesquisa do Canadá

A PSB nasceu em 1972 pelas mãos de Paul Barton, que segue como projetista-chefe da marca até hoje. O que separa a PSB das concorrentes não é uma afirmação de marketing: todas as caixas da marca são afinadas nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, em Ottawa, e validadas em teste cego duplo.

Esse método aparece na própria ficha técnica. A PSB publica a sensibilidade medida em câmara anecoica e a medida em sala de audição típica, com dois decibéis de diferença entre elas, e publica a resposta de frequência em duas janelas, a de mais ou menos 3 dB e a de mais ou menos 1,5 dB. Quem publica um número só está publicando o número maior.

O Que Significa "Angulada" e Qual Problema Ela Resolve

Uma caixa de forro comum toca para baixo, e o ouvinte acaba localizando exatamente o ponto do teto de onde o som sai. A ficha oficial explica o projeto: a angulação foi feita para permitir a dispersão adequada e criar um palco sonoro tridimensional mesmo com a caixa embutida, minimizando a refração que costuma denunciar a posição de caixas anguladas comuns.

O resultado descrito pelo fabricante é um campo sonoro largo e constante, que parece emanar da área de audição escolhida e não do ponto de instalação. Na prática, o som chega ao sofá, não ao chão à frente dele.

Tweeter de Titânio Pivotante e Ajustes Independentes

O tweeter de titânio de 1 polegada é o diferencial em relação às CS610 e CS630, que usam alumínio de 3/4. Ele é pivotante, com guia de onda e ajuste indexado, que permite posicionar o eixo acústico com precisão em vez de no olho.

Há chaves independentes de nível para o tweeter e para o woofer, ou seja, dois ajustes separados de equalização na própria caixa. Isso permite corrigir ambiente com muito vidro, forro alto ou excesso de absorção sem mexer no processador.

Grade Quadrada e Grade Redonda na Mesma Caixa

A PSB entrega as duas grades dentro da mesma embalagem, a redonda e a quadrada, sem moldura aparente e com fixação magnética e tela interna invisível. O instalador decide o formato na obra, olhando para o desenho do forro, sem precisar acertar a escolha no momento da compra.

O sistema de fixação usa doglegs reforçados e o gabarito de corte vem junto. O acabamento é branco. A PSB não afirma em documento oficial que a grade ou o baffle sejam pintáveis, então esse dado não é prometido aqui.

Medidas de Instalação e Números Medidos

O recorte no forro é de 24,8 cm. A profundidade de montagem é de 12,7 cm sem back can e 13,3 cm com o back can opcional, e vale projetar o forro pela medida maior. A grade, redonda ou quadrada, mede 27,2 cm, e a moldura é de ABS com grade de aço perfurado e tela branca.

A resposta vai de 48 Hz a 20.000 Hz na janela de mais ou menos 3 dB, e a sensibilidade é de 86 dB em câmara anecoica e 88 dB em sala. A potência recomendada vai de 10 a 100 watts e o peso é de 2,3 kg. Sobre a impedância, o site da PSB informa 8 ohms nominais com mínima de 6, e a ficha técnica informa 6 nominais com mínima de 4: dimensionar o amplificador pelo número menor. Os conectores são do tipo mola banhados a ouro e aceitam cabo até 12 AWG.

Aplicações Recomendadas

Home theater com caixas frontais ou surround embutidas no forro, aproveitando a angulação de 15 graus para levar o som até a área de audição. A resposta de frequência declarada pelo fabricante é de 48 Hz a 20.000 Hz, medida na janela de mais ou menos 3 dB.

Salas de estar integradas em que o projeto de arquitetura não admite caixa aparente, mas o cliente quer desempenho de home theater de verdade. A sensibilidade em sala de audição típica é de 88 dB, número publicado ao lado do medido em câmara anecoica.

Canais de altura para Dolby Atmos, com o tweeter pivotante e a guia de onda ajustados sobre a posição de escuta principal. A potência recomendada de amplificador para este modelo vai de 10 a 100 W, faixa publicada pelo próprio fabricante.

Ambientes acusticamente difíceis, com muito vidro ou pé-direito alto, usando as chaves independentes de nível de tweeter e de woofer para corrigir na própria caixa.

Selo So Fast — Curadoria em Caixa de Embutir

A So Fast trabalha com caixas de embutir PSB, marca canadense fundada em 1972 por Paul Barton e afinada nas câmaras anecoicas do Conselho Nacional de Pesquisa do Canadá, além das linhas de amplificadores, receivers e acessórios de instalação que completam o projeto. Nicho de sonorização, home theater e automação residencial atendido com seleção criteriosa de produtos das principais marcas mundiais.

• 1 Caixa acústica de embutir angulada PSB CS AIC 860
• 1 Grade redonda sem moldura, magnética
• 1 Grade quadrada sem moldura, magnética
• 1 Gabarito de corte
• 1 Manual de instalação
